易思普智能通道闸机管理系统方案

    北京通达易用软件有限公司通过为政府或者企事业单位全面建立智能通道闸机系统，不仅可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制，而且智能通道闸机系统与北京通达易用软件公司的E系列管理软件全面结合应用，让企业管理无论是会员POS刷卡收银系统、停车场系统、门禁系统、闸机系统实现真正的“一卡通”，避免了各自信息孤立，或者表像看似“一卡通”用，其实彼此无法进行统一化扣次与计时及储值折扣消费查询与汇总客户的消费与出入场信息，达到真正统一化财务汇总与消费管理。　　　

第一章      智能通道系统介绍

1.1智能通道的定义和作用

    可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。主要通过门禁系统控制相应的通道硬件如：三辊闸、摆闸、翼闸控制通道的权限、人流同时可以实现门禁、考勤、限流等功能。应用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。可以实现门禁、考勤、限流等功能,还有收费功能。

    一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的厂区、办公区，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的厂区，视察您核心技术项目等。

    如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入您的办公区。

可以实时监控感应卡执卡者的出入状况，并可以比较显示照片，了解工作区的正常动态。

    1.2 智能通道的结构

    智能通道的组成

    读卡器： 通过射频感应原理，识别感应卡内置加密卡号。

    感应卡：存储用户的不可复制和解密的ID号。

    控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。

    三辊闸、摆闸、翼闸：电动执行机构。

    485/232信号转换器：对所有数据存储器进行联网和远距离通讯。也可以支持TCP/IP协议网络进行远程通讯。

    管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。

    电源：提供系统运作电源和闸机的执行结构的电源供应。

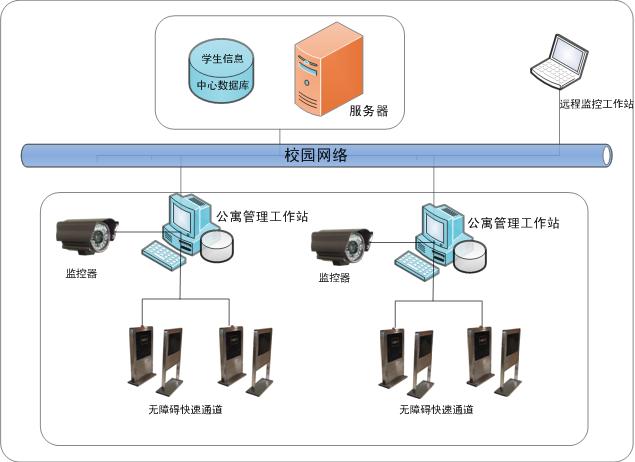

1．通道系统示意图：


 　　系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

第二章 通道控制系统及功能介绍

    2.1 智能通道管理软件介绍

    设计思路：智能通道管理软件是为中国市场的需求而开发，并根据中国的国情、工作时间及生活习惯而设计，采用中文窗口的设计方式，因此非常容易操作，可在短时间内熟悉软件的应用，软件可进行各种编程；如时区编程，级别编程，通行卡编程等，也可进行各种报告打印，以方便管理层检查。

　　控制管理软件的四大特点：

    操作简单（最大特点）：我们的软件在设计时就重视您在使用时的便捷要求。全中文的操作界面，完善的说明文档和简洁的操作界面，只要具备基本电脑操作常识即可胜任管理工作。也使得您的操作者在交接管理工作时方便、快捷。同时也使得培训工作变得轻松快捷而卓有成效。

    使用安全：密码保护的进入程序，避免非授权人员操作和篡改数据。保证您数据的安全性和可靠性。可以多用户管理，不同权限级别的操作员拥有不同的操作权限和级别，不同部门的人拥有不同的软件功能。

     兼容性强，升级方便。可以兼容 windows2000、XP、Vista 等微软的操作系统，推荐您在XP上安装和操作本系统。可以方便地进行软件升级，获得更新软件版本，功能更加强大，操作更加方便，界面更加友好。

    功能强大：我们的软件以专业的目光为您考虑到您对出入管理控制的各个方面的需要，并结合中国国情选配智能考勤管理系统、就餐管理系统。并可以享受软件的及时升级和扩展服务，使得您的系统具备更强大的功能。

    2.2基本功能介绍

    本软件已经囊括了市面上95%的门禁通道管理功能，并以合理的方式组织起来，使得操作更加便捷，更容易让操作员管理和学习。当然，我们也将继续留意和重视客户的新的需求，并在合适的时候开发到新的软件版本里去，并且可以保持操作简单便捷的设计风格，让用户享受更好的软件功能带来的愉悦。

　　灵活的权限管理 可以设置某个人能过哪几个通道，或者某个人能过所有的通道。也可设置某些人能过哪些通道。用户可以很清晰地看到 某个通道哪些人能过，或者某个人可以通过哪些通道。一目了然，并可以打印或者输出到Excel报表中。

    时间段权限管理功能：可以设置某个人对某个道道，星期几可以进，每天那几个时间段可以进。脱机运行 通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电信息也永不丢失。

    实时监控 照片显示：通道状态显示功能 可以实时监控所有通道刷卡情况和进出情况，可以实时显示刷卡人预先存储在电脑里的照片，以便保安人员和本人核对。合法卡的实时记录以绿色的方式显示，非法卡的记录以橙色的方式记录，报警记录以红色的方式显示，便于提醒保安人员注意。如果加装视频门禁设备，还可以在客户刷卡的时候进行实时的照相和录像。

    实时提取功能：用户可以边实时监控，边自动提取控制器内的记录，刷一条就上传一条到电脑数据库里。

    强制关门和强制开门功能：如果某些通道需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。

    远程开门功能：管理员可以在接到指示后，点击软件界面上的“远程开门”按钮远程地打开某个通道。远程开门记录通过设置也是可以形成记录的。

    2.3 门禁通道管理的扩展功能

    门内人数快速查询、 人员快速定位查询、卡＋密码 功能、超级通行密码功能、消防报警及紧急开门功能、联动输出功能、 非法闯入报警 或者叫做强行开门报警、门长时间未关闭报警、非法卡刷卡报警 、定时上传权限功能、操作员分部门管理功能、首卡开门。

    2.4 门禁通道管理的行业性高级专业功能

    界面锁定功能、反潜回 防尾随 功能、多卡开门、定时常开门 定时常闭门 功能、紧急关门功能、电子地图功能、刷卡开关门设置等等。

    2.5 通道管理软件附送其他功能

    附送的在线巡更功能。

    附送的防盗报警功能。

    2.6闸机优势

    通道三辊闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：

    (1) 箱体采用全封闭不锈钢外壳防雨设计,全数控激光切割生产,更好的做到了防雨,防锈效能.

    (2) 控制板设有多重过流过压及防雷保护电路,使系统运行更加稳定可靠.

    (3) 智能IC卡：系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。

    (4) 扩容方便：计算机与闸采用RS485总线通讯（TCP通讯），因此扩容方便。即当安装了相应的控制系统后，根据需要，若须增加通道数量，硬件仅须增加相应的智能三辊闸，软件对新增设备进行设置即可。

    (5) 脱机运行：智能三辊闸不仅可与计算机连网运行，而且还可以脱机工作,根据系统下载的参数，自动判断IC卡是否有效，决定是否开闸，并把开闸记录存于存储器中。

    (6) 可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接收的信号延时没有要求，转过后立即复位；断电落杆/手动落杆可选。

    (7) 控制主机带有RS485通讯接口，可扩展成通过软件直接控制闸机工作，便于大型通道系统集中统一管理和控制。

第三章 硬件介绍

系统控制部分

    核心系统控制器部分主要由：射频读卡器、控制器组成，主要起读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。

    3.1读写器的主要技术指标及优势

    传输距离：100M，射频载设频率：13.56MHz

    射频卡读写操作有效范围：50mm

    通讯接口：国际通用韦根weigand格式

    数据传输率：9600 bit/s，访问射频卡通讯速率：106K bit/s

    单电源供电12V

    工作温度：-35℃～+70℃，环境湿度：10%～90%

    抗金属屏蔽和读卡器相互干扰能力强。

    性能稳定，先进的防死机电路设计，防浪涌保护，防错接保护

    传输距离长 最远可达100米。

    耐低温，耐高温。

　3.2控制器主要技术指标

    EASYSERPC3系列门禁控制器硬件核心采用32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash，嵌入式linux操作系统，利用它强大的以太网功能与主机通讯， 而RS485可以作为系统的辅助通讯，双通讯方式的设计保证了系统的可靠运行。而它的辅助RS485通讯接口，可以连接输入输出扩展板子、RS485读卡器等。

  C3系列门禁控制器的电路规划、元件布置、线路安排都具有其独特新颖的设计方式，其抗雷击、抗静电、电源短路保护等方面的可靠性是同类产品无法比拟的。

  管理中心系统软件采用B/S架构，网络上的任意计算机经过授权都可以管理设备，可以与各监测点保持实时连接，对各输入输出端口自定义，实时采集各监控点变量数据，实时反馈各点工作状态。是集门禁管理、防盗报警、考勤管理、巡更巡检及安保联动功能于一体的综合安防管理系统，是中小型企业、办公室、移动基站、无人值守机房、变电站、银行金库等重要场所安全防范的最佳选择。

特殊功能：

·强大的联动功能，支持硬件触发及事件触发。如，门状态、卡状态、输入输出点和卡号的组合联动。

·插入式SD卡，双重数据备份，如遇系统故障，可恢复持卡人及事件记录。

·支持多人多组刷卡，如1个经理+3个值班员同时刷卡才允许进入。

·支持首卡常开功能，在设置的时间段内，第一张刷卡后保持门常开。

·支持APB（防尾随）功能，支持双向与跨门点的区域APB。

·支持四门任意组合的互锁功能，任何时候仅能打开一个门。

·采用真正的以太网技术，具有自有的MAC地址，永不冲突。

·采用B/S架构软件，无需安装客户端，操作更简单。

基本功能：

·采用高速32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash。

·嵌入式linux操作系统。

·控制单门双向进出。

·支持最多30，000个持卡人及100，000条脱机事件记录。

·可灵活设置多个时间组、门状态、节假日和不同用户的各种开门权限。

·支持多种Weigand卡格式，支持密码键盘，兼容各种卡片。

网络功能：

·采用真正的以太网加RS485工业总线双通讯技术，保证通讯的可靠性。

报警联动功能：

·门禁控制器具有多组辅助输入/输出接口，辅助输入接口可以连接报警前端设备，可以联动设置辅助继电器启动相关报警设备。

安全功能：

·控制器内置硬件看门狗，杜绝死机。

·控制器电源输入具有过流、过压、反压保护。

·提供给读卡器的电源具有过流保护。

·提供给电锁的电源具有过流保护。

·所有输入/输出端口具有瞬间过压保护。

·通信端口具有瞬间过压保护。

辅助功能：

·提供开发包进行二次开发，完美地把我们产品集成到您所需的系统。

·提供软、硬件的OEM/ODM生产或定制合作开发。

产品技术参数：

·工作电源：额定电压12V(±20%)DC，额定电流≤0.5A。

·工作环境：温度0℃～55℃，湿度10～80%。

·输出负载参数：工作电压AC≤30V，额定电流≤8A ；DC≤36V, 额定电流≤5A。

·读卡器接口：提供TTl电平信号，12V DC，500mA读感器电源。

·读卡器连接电缆：6芯屏蔽线，24AWG，最长100米。

·C型电锁继电器输出端子，10A接触电流，12V DC，带有LED状态指示。

·辅助继电器输出端子，2A接触电流，30VDC，带有LED状态指示。

·采用可拆卸式的接线端子，合金钢无磁性法兰材料。

·控制PCB板外形尺寸：C3-100：160mm（长）*106mm（宽）。

·控制PCB板安装孔位尺寸：C3-100：147.32mm（长）*91.44mm（宽）。

·外箱尺寸：345mm x 275mm x 70mm。

　　3.3智能卡

    智能卡大致可分为：ID、IC卡两大类；根据不同的功能要求可选配不同的卡。

    系统授权卡：系统授权卡由系统制造商提供，随三辊闸管理系统发行，在系统中拥有最高权限，供高级管理人员进入系统登录使用。在使用系统授权卡进入系统后，可执行系统参数设定、系统初始化等所有功能，同时可发行操作卡。

    系统操作卡：系统操作卡为一般管理人员上机操作进入系统的凭证，可以执行授权的功能，管理该系统的日常工作。

    员工卡：员工卡为普通人员使用，用于普通人员开启智能三辊闸，进行考勤或在食堂就餐等.

    3.4闸机箱体

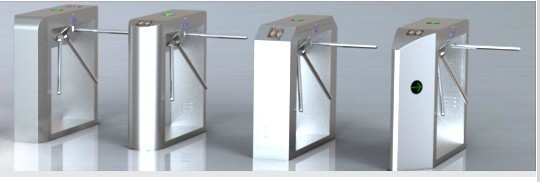

    闸机分：三辊闸、摆闸、翼闸，它主要由骨架、旋转机头、转向杆、不锈钢蒙皮及电路板部分组成。以下是常用的三辊闸介绍。

　　A、外形采用国产标准(304号)不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

     结构：框架结构/不锈钢外壳,全封闭式防雨设计

    生产工艺：全电脑数控激光切割机生产

    外形尺寸：长420×宽330×高980（mm）◇不锈钢厚度:1.5mm

    重量：40Kg ◇闸杆长：550(mm) ◇闸杆最大承受力：80Kg

    闸杆工作驱动力：3Kg ◇闸杆传动方式：数字方式

    闸杆转向：单向、双向（可选） ◇灯光提示：通行方向指示

    工作机芯：24V /20W德国技术国产马达

    采用光学孔位工作原理，对输入控制信号没有延时要求

    控制板带有计数功能，LED数字显示功能(可选)

    工作环境：室内、室外、全天候防水 ◇温度：-40℃ ～ 70℃

    应急措施：掉电自动落杆/手动落杆（可选）

    感应卡读卡口尺寸：配带标准安装支架，或度身定做

    开闸时间：0.2秒  ◇通行速度：30人/分钟

    输入接口：RS485信号或继电器开关信号

    B、采用不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。该设备工作时静音无磨损，结构紧凑，设计人性化，适用于各种高档人员控制场所。

    款式分类：桥式斜角、直角、圆角、八角（CXT-S129）、立式（CXT-S126）

    结构：框架结构/标准304号不锈钢外壳

    生产工艺：全电脑数控激光切割机生产

    外形尺寸：桥式：宽280×长1200×高980（mm）

    立式：宽330×长420×高980（mm）

    重量：桥式：70Kg，立式40KG ◇ 闸杆长：510(mm)

    闸杆转向：单向、双向（可选）

    通行方向提示：接收信号自动转动角度（15°）

    灯光提示：通行状态指示 ◇ 工作机芯：24V /30W直流无刷电机

    控制板带有计数功能，LED数字显示功能(可选)

    工作环境：室内、室外(最好架雨篷) ◇ 温度：-40℃ ～ 70℃

    应急措施：断电自动落杆 ◇ 上杆方式：通电自动上杆

    感应卡读卡口尺寸：配带标准安装支架，或度身定做

    开闸时间：0.2秒 ◇ 延时复位时间：5S

    通行速度：30人/分钟

    输入接口：+12V电平信号　或 继电器开关信号

    适用范围：

    车站、、码头、旅游景点进出口通道管理

    会展、游泳馆等验票通道管理

    企事业单位进出口考勤、门禁、消费管理

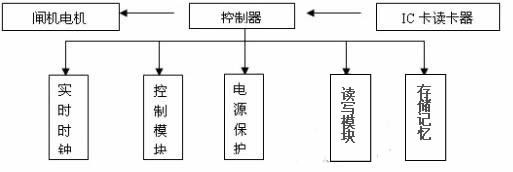

闸机控制结构图：

 第四章 设计原则和依据规范

    4.1 设计原则

   　 由于安全性和高效率管理的需要，通道系统的设计应遵循下列原则:

    　系统的实用性：通道系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。

    系统的稳定性：由于通道系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。

   　 系统安全性：通道系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。

    　系统可扩展性：通道系统的技术不断向前发展, 用户需求也在发生变化, 因此通道系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。

    　系统易维护性：通道系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。

      　先进性：在保证稳定性 实用性 和 便捷性的前提下，通道产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足通道使用中的要求和需求。
